華雄機械為湖北中牧安達藥業定制防爆升降機技術協議如下

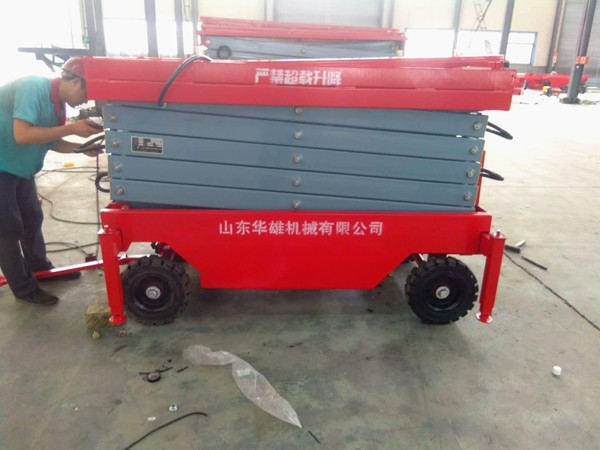

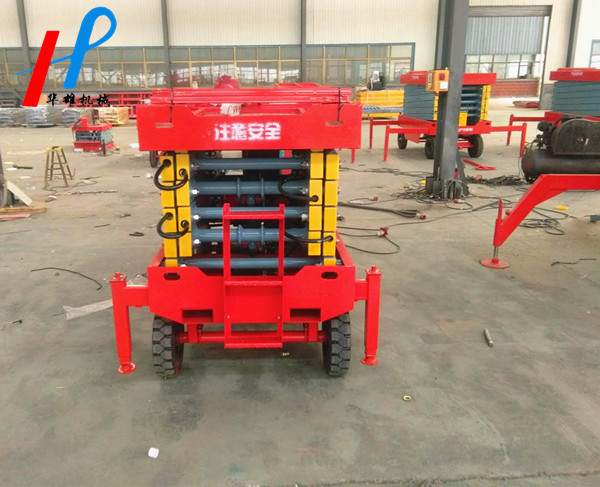

湖北中牧安達藥業有限公司因?yàn)樯a(chǎn)需要，從山東華雄機械有限公司采購一臺防爆移動剪叉式升降平臺，華雄小編現將這一技術協議分享給大家（華雄液壓升降機械為湖北中牧安達藥業定制防爆升降機技術協議），喜歡的朋友一起來了解下吧。
1.設備需求（1臺）
| 設備名稱 |
型號 |
提升高度 m |
載重 T |
外形尺寸 mm |
防爆移動剪叉式
升降平臺 |
HXSJJ0.3-8 |
8 |
300KG |
2250*1060*1380（不含護欄） |
2.設備參數及詳細配置（包含但不限于）
| 名稱 |
規格型號 |
產地 |
| 臺面 |
3mm花紋鋼板 Q345 |
濟鋼 |
| 剪叉支桿 |
120*60*3.75mm 矩形管 Q345 |
濟鋼 |
| 底架 |
100*50*3.75mm 矩形管 Q345 |
濟鋼 |
| 穩定支腿 |
100*50*3.75mm 矩形管 Q345 |
濟鋼 |
| 道軌 |
5mm平板折彎做道軌，使用尼龍滑塊做導軌輪。 |
|
| 油缸 |
2支 內置防爆閥（防止油管斷裂，平臺失速下降）；密封圈經久耐用，不泄露。 |
河北恒宇 |
| 液壓油管 |
2-10-43MPa 雙層鋼網高壓油管 |
河北恒宇 |
| 泵站 |
加裝應急下降閥，平臺斷電可手動控制下降；內置溢流閥，可防止上行運動時系統壓力過高，起到超載保護功能，使用防爆電機 |
鞍山力盛 |
| 功率、電壓與電機 |
1.5kw/380V或220V（防爆電機） |
鞍山力盛 |
| 輪胎 |
400-8 實心輪胎4條 |
|
| 支腿 |
100*50*3.75mm 矩管配做 |
濟鋼 |
| 電氣部分 |
電氣元件采用西門子或施耐德品牌，接觸器羅列連接，加裝熱過載保護，缺相保護等安全保護功能 |
德力西品牌 |
| 控制形式 |
上、下控制及應急按鈕。
各操作部分使用24V安全控制電壓 |
|
| 軸銷 |
45# 圓鋼配做，調質處理。 |
濟鋼 |
| 液壓油 |
32# 長城抗磨液壓油 |
長城牌 |
| 升降速度 |
4-6米/分鐘，下降速度可調 |
|
| 除銹處理 |
拋丸、噴砂除銹處理 |
|
- 技術要求
3.1防爆升降作業平臺要有較強的剛性，升降平臺有極高的升降穩定性。
3.2安全控制電壓 24V。升降臺的控制電路應保證控制功能符合機械、液壓和電氣系統的要求。
3.3液壓系統的設計和安裝應符合GB／T 3766中的有關規定；泵站、液壓系統裝置和液壓自鎖裝置均為德國、意大利原裝進口或合資品牌的產品，電器元件為施耐德或西門子的產品，軸承為NSK或SKF。液壓系統工作壓力≤16Mpa，液壓系統中安全閥的調定壓力不得大于該系統最大工作壓力的110％。
3.4防爆等級dIIBT4，電氣防護等級IP65；
3.5設備表面需整體處理，除銹，靜電噴涂 ，高溫烤漆等。

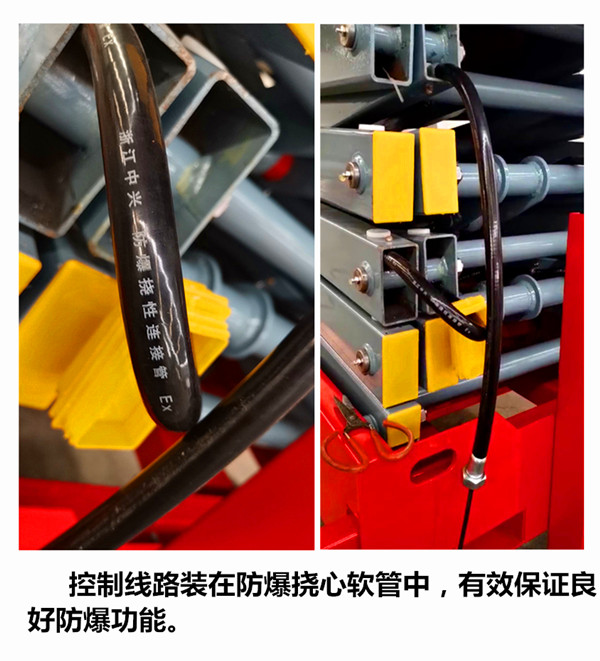

3.6控制方式：實現兩處控制，防爆控制箱按鈕操作/外接防爆操作按鈕；
3.7護欄為可拆卸形式；
3.8產品保修一年終生維修，并由中國人民保險公司承擔質量保險。
4、標準和規范
JB 5320—2000剪叉式升降臺 安全規程
GB／T 985一1988 氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本形式與尺寸
GB／T 986—1988 埋弧焊焊縫坡口的基本形式和尺寸
GB／T 3323一1987 鋼熔化焊對接接頭射線照相和質量分級
GB／T 3766—1983 液壓系統通用技術條件
GB／T 5117一1995 碳鋼焊條
GB／T 5118—1995 低合金鋼焊條
GB／T 5293—1985 碳素鋼埋弧焊用焊劑
GB／T 8110—1995 氣體保護電弧焊用碳鋼、低合金鋼焊絲
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB3836.2-2000《爆炸性氣體環境用電器設備 第2部分：隔爆型“d”》
GB1247.1-2000 可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護的電氣設備 第1節：電氣設備的技術要求
5、服務與質量保證
5.1售前服務
在技術協議簽訂后10天內需方提供正式完整資料各2套，加蓋正式印章，并提供電子版1份。
5.2 質量保證
5.2.1供方向需方提供的產品是用嶄新的合格材料、以最完善的工藝制造、全新的非二手設備。供方保證提供的產品沒有結構、設計、工藝和材料等方面的缺陷，符合國家標準規定。
5.2.2供方完全負責設備安裝調試和交付工作，保證工程質量。
6、隨機資料和備品備件
6.1使用說明書、出廠合格證等相關資料、所有外購件質量合格證。
6.2抗磨液壓油，密封件O型圈。
6.3 標志、符號(象形圖)、
移動剪叉式升降機應具有以下各種標志：產品名稱；制造廠的名稱；型號；編號；生產日期；最大起升高度或行程；升降速度；額定承載的重量量；工作臺面的長×寬。
